液晶顯示器LED燈條透鏡粘接方案

　　液晶顯示器LED燈條透鏡粘接方案

　　傳統的液晶顯示器采用冷陰極熒光燈(CCFL)作為背光源，色彩還原性差，含有對人體有害的汞蒸氣。如今隨著科技的發展，逐漸被LED背光源所取代。LED背光源色彩還原性好、壽命長、不含汞、有利于環境保護，且可以低電壓工作，響應速度快，控制較為方便。

　　LED背光源整個結構包括：LED燈條、驅動板、膜材、導光板、散熱塊、上框架、背板、透鏡等。其中LED燈條與透鏡之間用膠粘劑進行粘接固定成為生產過程中的重要工序。

　　燈條一般為長條狀基板，材質包括：FR-4，金屬，陶瓷，合金等，在基板上標注有特定的貼片位置，一般包含3-4個點膠位置。

　　透鏡又名LENS，材質包括：PC，玻璃，PMMA，硅膠等，有與燈條上點膠位置對應的3個或4個引腳，通常尺寸約φ2cm，引腳高1mm左右。

　　目前常見的固定LENS與燈條的方法是用點膠機在燈條點膠位置上點膠，膠水需要有比較大的粘度，確保3-5min內維持0.5-1mm高度的膠型，然后將透鏡放在對應位置，引腳插入膠內，使膠水完全包覆住透鏡的引腳，再將膠水進行固化。

　　一、背光源燈條透鏡膠推薦

　　根據客戶的工藝不同，LED背光源膠水主要有兩類：環氧樹脂結構膠和紫外光固化膠。

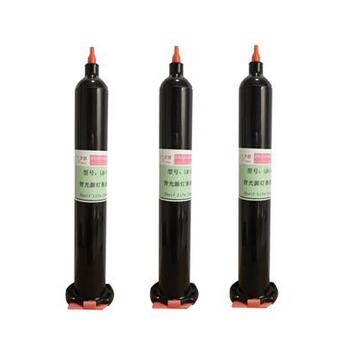

　　1、力邦單組份環氧膠：

　　高粘度、附著力強，良好的儲存性，可75℃固化，固化后無灰塵。

　　2、力邦紫外光固化膠：

　　高粘度、高強度，韌性好、抗沖擊，適合LENS與基板的粘接。

　　二、背光源燈條透鏡膠應用行業：

　　廣泛應用于電視機、顯示屏背光模組燈條與透鏡粘接。

　　背光源燈條透鏡膠使用注意事項：

　　led透鏡膠對皮膚和眼睛有刺激性。萬一進入到眼睛里，用水清冼15分鐘，如有不適并就醫。如果接觸到皮膚，用肥皂水清冼。發生皮膚過敏，應該減少接觸并就醫。本品應放置在小孩觸摸不到的地方。
